Dinâmica Molecular de Biomolécula (PDB: 1S0Q) em água¶

O objetivo deste tutorial é simular a enzima digestiva tripsina pancreática bovina em uma caixa cúbica com água sob condições de 298 K e 1 bar.

Explore, colabore e estude! Dúvidas: patrick.faustino@unesp.br

Índice¶

• Arquivos iniciais
• Preparo da topologia da molécula: campos de forças
• Definindo a caixa de simulação: dimensões, solvatação e neutralização
• Minimização do sistema
• Equilíbrio NVT e NPT: termostatos e barostatos
• Produção: integradores
• Resumo

Arquivos iniciais¶

Para iniciar a simulação, obtenha os arquivos de topologia (campos de força), as coordenadas iniciais da biomolécula e os parâmetros de entrada para a dinâmica molecular.

Utilize a estrutura da 1S0Q com o código 1S0Q do PDB, que possui uma resolução de 1,02 Å. Dê preferência a estruturas com resolução cristalográfica inferior a 2,5 Å, pois isso garante uma geometria molecular mais confiável e detalhada, o que é fundamental para a qualidade da simulação. Uma resolução menor proporciona maior detalhamento cristalográfico.

Acesse a página da estrutura no PDB (Protein Data Bank) para uma análise aprofundada. Para garantir maior precisão e realismo, explore os detalhes complementares da estrutura. Verifique o método experimental usado para sua obtenção, a presença de ligantes, possíveis modificações estruturais e os estados de protonação dos resíduos. Você também pode obter estruturas do AlphaFold.

A preparação rigorosa de uma estrutura cristalográfica é uma etapa crítica antes de simulações ou docagem, onde a reconstrução de resíduos faltantes — utilizando bibliotecas robustas como o Modeller ou servidores web rápidos como o SWISS-MODEL — é essencial para evitar o colapso do modelo e garantir a integridade física da cadeia polipeptídica. Paralelamente, o ajuste preciso do pH, que pode ser feito pelo servidor H++ ou por ferramentas de linha de comando como PROPKA, possui extrema importância por determinar o estado de protonação correto dos aminoácidos tituláveis; ignorar essa etapa resulta em atribuições de cargas elétricas erradas, o que distorce completamente as interações eletrostáticas, a formação de pontes de hidrogênio e a estabilidade conformacional de todo o sistema durante o estudo computacional.

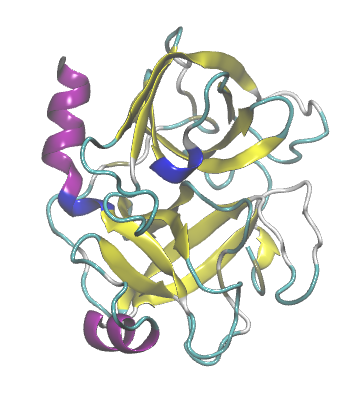

PDB 1S0Q, Tripsina Pancreática Bovina. O VMD (Visual Molecular Dynamics) possui esquema de cores para estruturas de biomoléculas: 🟣 violeta para alfa-hélices; 🟡 amarelo para beta-folhas; 🔵 azul para Hélices 3-10; 🔵 ciano para voltas e ⚪ branco para novelos ou cordas.

Preparo da topologia da molécula: campos de forças¶

O arquivo 1S0Q.pdb contém, além das coordenadas da biomolécula, moléculas de água (HOH) e outros ligantes (HETATM). Remova esses componentes extras para evitar erros nas etapas subsequentes. Realize essa limpeza de duas maneiras: editando o arquivo manualmente ou utilizando os comandos de terminal apresentados a seguir.

grep -v HETATM 1S0Q.pdb > 1S0Q_clean.pdb

# grep -v HOH 1S0Q.pdb > 1S0Q_clean.pdb

Observe que algumas biomoléculas apresenta múltiplas cadeias, identificadas como chain A, chain B, e assim por diante.

Em seguida, escolha o campo de força e o modelo de água que serão usados na simulação:

gmx pdb2gmx -v -f 1S0Q_clean.pdb -o tripsina.gro

# -v = verbose, para visualizar o processo.
# -f = file input, arquivo de entrada das coordenadas.
# -o = file output, arquivo de saída das coordenadas.

O programa solicitará duas escolhas em sequência. Responda a cada prompt digitando o número correspondente.

O GROMACS utiliza estados de protonação canônicos para cada aminoácido (assumindo pH neutro) e adiciona os hidrogênios correspondentes. Ao final do processo, o programa conserva a carga líquida total da biomolécula. Confirme este valor no terminal, procurando pela mensagem: Total charge in system 8.000 e.

Para visualizar no VMD, utilize:

vmd tripsina.gro

Definindo a caixa de simulação: dimensões, solvatação e neutralização¶

Nesta etapa, defina a caixa de simulação e ajuste seus parâmetros, como as dimensões, a distância da biomolécula até as bordas e outras configurações relevantes para a correta montagem do sistema.

gmx editconf -f tripsina.gro -o box.gro -c -d 1.0 -bt cubic

# -c = center, para centralizar a biomolécula na caixa.
# -d = distance, distância em nm entre todas moléculas e a borda.
# -bt = box type, formato da caixa.

Escolha o formato da caixa de simulação (entre cubic, triclinic, octahedron ou dodecahedron) considerando a geometria da sua biomolécula. O objetivo é selecionar um formato que otimize o volume do sistema, reduzindo o número de moléculas de solvente. Essa otimização economiza recursos computacionais ao equilibrar o tempo de simulação e a demanda energética.

Verifique as dimensões da caixa na mensagem de saída do programa. Certifique-se de que a distância mínima entre a biomolécula e as bordas da caixa esteja na faixa de 1,0 a 2,0 nm, pois esses valores são ideais para a simulação.

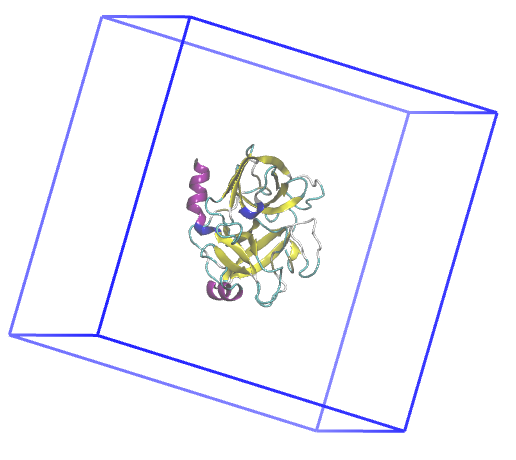

PDB 1S0Q, tripsina em uma caixa de simulação cúbica.

Para vizualisar no VMD:

vmd box.gro

Extensions > Tk Console > pbc box -color blue

Solvatação¶

Em seguida, preencha a caixa de simulação com moléculas de água para solvatar a insulina. Este procedimento garante que a biomolécula fique imersa em um ambiente aquoso, simulando as condições fisiológicas necessárias para a análise da dinâmica molecular.

gmx solvate -cp box.gro -cs spc216.gro -o solvated.gro -p topol.top

# -cp = coordenates protein, coordenadas do nosso soluto (geralmente, proteina).
# -cs = coordenates solvent, coordenadas da molecula que será usada como solvente.
# -p = processing, para processar o arquivo de topologia do sistema.

O GROMACS acaba de preencher a caixa com moléculas de água do arquivo spc216.gro (compatível com o modelo TIP3P), identificando-as com o resíduo SOL. Verifique na mensagem de saída a linha Number of solvent molecules para confirmar a quantidade de solvente adicionado. O programa já atualizou essa informação automaticamente na seção [ molecules ] do seu arquivo topol.top.

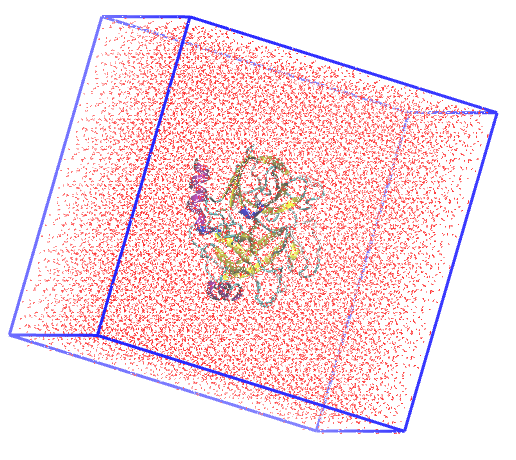

PDB 1S0Q solvatada com água modelo TIP3P

Neutralização¶

A etapa final na preparação da caixa é a neutralização do sistema com a adição de íons. Este passo é fundamental, pois os algoritmos da simulação funcionam com maior eficiência em sistemas eletricamente neutros. Como visto na etapa anterior, a carga total da insulina é de 8,000 e. Portanto, adicione dois cátions para compensar essa carga e zerar a carga total do sistema.

Antes de neutralizar com a função genion, é necessário gerar um arquivo binário .tpr com as informações necessárias para o processamento:

gmx grompp -v -f inputs/ions.mdp -o ions.tpr -c solvated.gro -p topol.top

# -c = coordenates, arquivo com as coordenadas do sistema.

Na tag -f está indicado o arquivo ions.mdp da pasta /inputs. Esse arquivo possui todos os parâmetros necessários para o processamento dessa etapa. Recomenda-se o estudo intensivo sobre os parâmetros desse arquivo.

O programa genion solicitará que você selecione um grupo de moléculas para substituir pelos íons. A convenção é sempre escolher o grupo de solvente (SOL). Portanto, quando solicitado, digite o número correspondente à opção SOL.

Agora, adicione os íons necessários para neutralizar a carga da caixa de simulação e garantir que o sistema seja eletricamente neutro.

gmx genion -s ions.tpr -o solvated_ions.gro -p topol.top -pname NA -nname CL -neutral -conc 0.15

# -s = submit binary, arquivo binário criado anteriormente com todas informações do sistema.
# -pname = nome do cátion(+), nesse caso NA Sódio.
# -nname = nome do ânion(-), nesse caso CL Cloro.
# -neutral = para neutralizar completamente o sistema, às vezes desnecessário.
# -conc 0.15 = concentration, define a concentração em mol/L.

Por padrão, o GROMACS adiciona íons de sódio (NA) e cloreto (CL) em quantidade suficiente apenas para neutralizar o sistema. Neste caso, considerando a carga líquida de 8,000 e serão adicionados oito íons CL ao sistema. Entretanto, ao utilizar as opções -conc 0.15 e, opcionalmente, -neutral, é possível garantir a adição de uma solução fisiológica a 0,9 % (m/m), simulando o ambiente semelhante ao sistema biológico humano, além de assegurar a neutralidade do sistema.

Na mensagem de saída, pode-se observar a mensagem Will try to add XX NA ions and XX CL ions, indicando o número de íons adicionados para atingir a concentração e a neutralidade. O arquivo topol.top é atualizado com as quantidades de ions adicionadas.

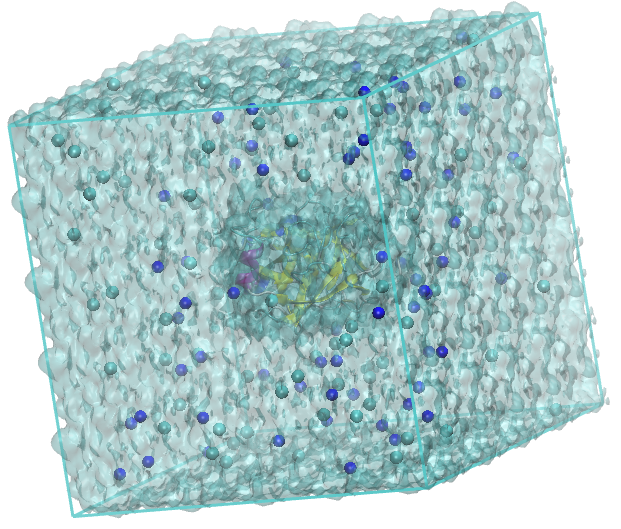

PDB 1S0Q solvatada e neutralizada. Em 🔵 NA e 🟢 CL.

Minimização do sistema¶

O próximo passo é a minimização de energia. Este procedimento remove sobreposições entre as moléculas e garante uma configuração estrutural estável, essencial para as etapas seguintes da simulação. Para isso, execute duas ações em sequência: primeiro, gere um novo arquivo binário .tpr para a minimização; depois, execute o comando de minimização de energia com o arquivo recém-criado.

gmx grompp -v -f inputs/minim.mdp -c solvated_ions.gro -o em.tpr -p topol.top

gmx mdrun -v -deffnm em

# -deffnm = define o nome padrão de todos arquivos de entrada e saida.

A função mdrun constitui o núcleo do processo de dinâmica molecular no GROMACS. Recomenda-se simplificar os nomes dos arquivos de entrada e saída utilizando a opção -deffnm. O nome utilizado em grompp -o <name>.tpr deve ser o mesmo especificado em -deffnm, garantindo consistência entre os arquivos utilizados. Para a etapa de minimização, é adotado o arquivo de parâmetros minim.mdp, que contém os parâmetros para o procedimento de minimização.

Analise a energia potencial para acompanhar o sucesso desta etapa. Para fazer isso, processe o arquivo de energia (.edr) para extrair os dados em um formato gráfico (.xvg). Este procedimento é essencial para avaliar graficamente se o sistema alcançou a convergência e a estabilidade energética.

gmx energy -f em.edr -s em.tpr -o potential.xvg

Verifique na tabela o número correspondente a 'Potential' e digite-o, seguindo por um espaço e pelo número 0 (zero). Exemplo: 11 0.

Utilize o XMGrace para visualizar o gráfico:

xmgrace potential.xvg

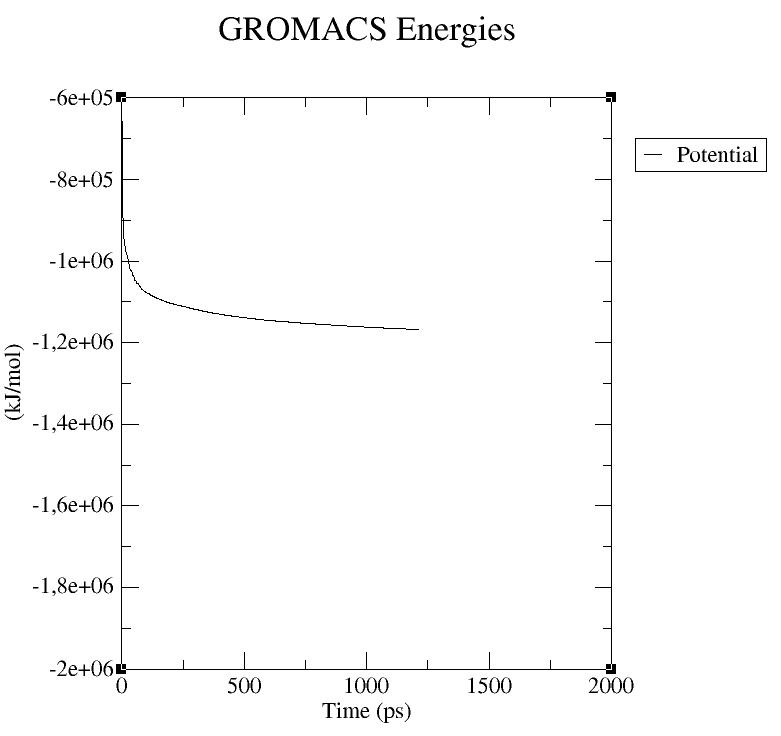

Observe a curva no gráfico, a qual indica a minimização efetiva do sistema.

Equilíbrio NVT e NPT: termostatos e barostatos¶

As próximas etapas são a equilibração da temperatura e da pressão do sistema. Primeiro, ajuste a temperatura para 298,15 K (25 °C) e, em seguida, a pressão para 1 bar (0,98 atm). Essas condições visam simular um ambiente termodinâmico semelhante ao meio biológico.

NVT: ajustando a temperatura da caixa de simulação¶

Inicie a equilibração de temperatura (ensemble NVT), na qual o número de moléculas (N), o volume (V) e a temperatura (T) são mantidos constantes. Para esta etapa, gere o arquivo binário .tpr utilizando o arquivo de parâmetros nvt.mdp. Este arquivo contém as seguintes definições:

• Define a restrição da biomolécula, com define = -DPOSRES.
• Define o tempo para o ajuste da temperatura, em nsteps = 50000 x 0,002 (dt) = 100 ps.
• Define o algoritmo para o ajuste da temperatura, em tcoupl = V-rescale.
• Define os grupos para o ajuste da temperatura, com tc-grps = Protein non-Protein.
• Define a constante de acoplamento da temperatura, com tau-t = 1.0.
• Define a temperatura de referência, em ref-t = 298.15.

Algumas considerações específicas:

• Restrições de Posição: Utilize restrições de posição para manter os átomos pesados da proteína (não-hidrogênios) "congelados" em suas posições iniciais. Esta técnica é crucial para permitir que as moléculas de água se acomodem e relaxem ao redor da proteína sem desestabilizar a sua estrutura. O arquivo posre.itp define a força máxima dessa restrição (padrão de 1000 kJ/mol/nm). Se um átomo sofrer um choque muito forte, a restrição permite que apenas ele se mova ligeiramente para aliviar a tensão, preservando a estabilidade do resto da molécula.

• Grupos de Temperatura (Termostato): Separe o controle de temperatura em dois grupos com o parâmetro tc-grps = Protein Non-Protein. Esta abordagem aumenta a precisão e a eficiência do controle de temperatura. Ela permite que o termostato meça e ajuste a temperatura da proteína e do solvente de forma independente, corrigindo as variações térmicas de cada componente com maior acurácia.

• Constante de Acoplamento da Temperatura (tau-t): Ajuste a frequência de atuação do termostato com o parâmetro tau-t = 1.0. Este valor, em picossegundos (ps), define a frequência com que o termostato corrige a temperatura do sistema. Mantenha tau-t na faixa de 0,5 a 1,0 ps e certifique-se de que ele seja sempre menor que a constante de acoplamento da pressão (tau-p), que será definida na próxima etapa. Atenção: Evite usar valores muito baixos para tau-t. Isso faria o termostato agir de forma agressiva, o que pode causar instabilidades e levar ao colapso da simulação ("explosão").

gmx grompp -v -f inputs/nvt.mdp -c em.gro -r em.gro -o nvt.tpr -p topol.top

# -r = restrain file, arquivo de coordenadas com as restrinções iniciais (geralmente mesmo arquivo).

gmx mdrun -v -deffnm nvt

Após a equilibração, verifique se a temperatura do sistema se estabilizou corretamente. Para isso, gere e analise o gráfico de temperatura. No gráfico, confirme se a temperatura média corresponde ao valor definido nos parâmetros e observe se as flutuações estão estáveis.

gmx energy -f nvt.edr -s nvt.tpr -o temperature.xvg

Selecione o número correspondente a 'Temperature' seguida por espaço e 0 (zero).

xmgrace temperature.xvg

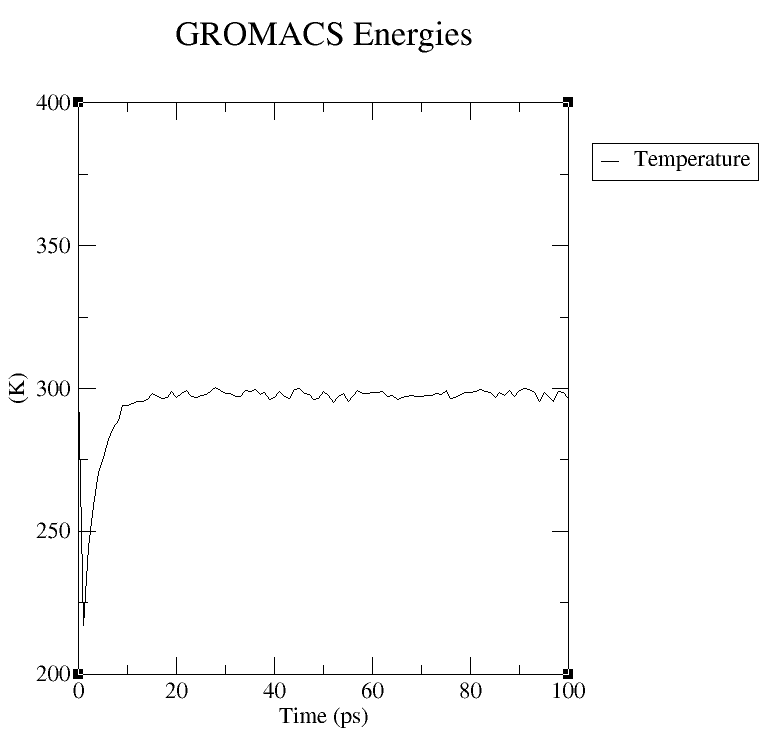

Após 20 ps, observe que a temperatura do sistema estabilizou em 298,15 K. Caso a estabilização não seja alcançada, aumente o valor de nsteps e realiza novamente a etapa. Após a temperatura devidamente controlada, procede-se ao ajuste da pressão do sistema.

NPT: ajustando a pressão da caixa de simulação¶

Concluída a equilibração da temperatura, inicie a equilibração da pressão (ensemble NPT). Nesta etapa, a densidade do sistema será ajustada para a pressão correta, mantendo-se constantes o número de moléculas (N), a pressão (P) e a temperatura (T). Para isso, gere um novo arquivo binário .tpr utilizando o arquivo de parâmetros npt.mdp. Este arquivo contém as seguintes definições:

• O algoritmo responsável por ajustar a pressão, com pcoul = C-rescale.
• A constante de acoplamento da pressão, em tau-p = 3.0.
• A pressão de referência, em bar, ref-p = 1.0.

Você notará que a maioria dos parâmetros para a etapa NPT é idêntica ou semelhante à da etapa NVT anterior. A principal diferença é que o tempo de simulação para a equilibração de pressão costuma ser maior. É importante destacar que o GROMACS utiliza o estado final da equilibração NVT como o ponto de partida para esta nova etapa. Esse encadeamento garante a continuidade do processo, aplicando agora as novas condições de pressão constante.

gmx grompp -v -f inputs/npt.mdp -c nvt.gro -r nvt.gro -t nvt.cpt -o npt.tpr -p topol.top

# -t = time file, arquivo com checkpoint anterior (geralmente utilizado para indicar o ponto de partida com relação a dinâmica anterior)

gmx mdrun -v -deffnm npt

gmx energy -f npt.edr -s npt.tpr -o pressure.xvg
gmx energy -f npt.edr -s npt.tpr -o density.xvg

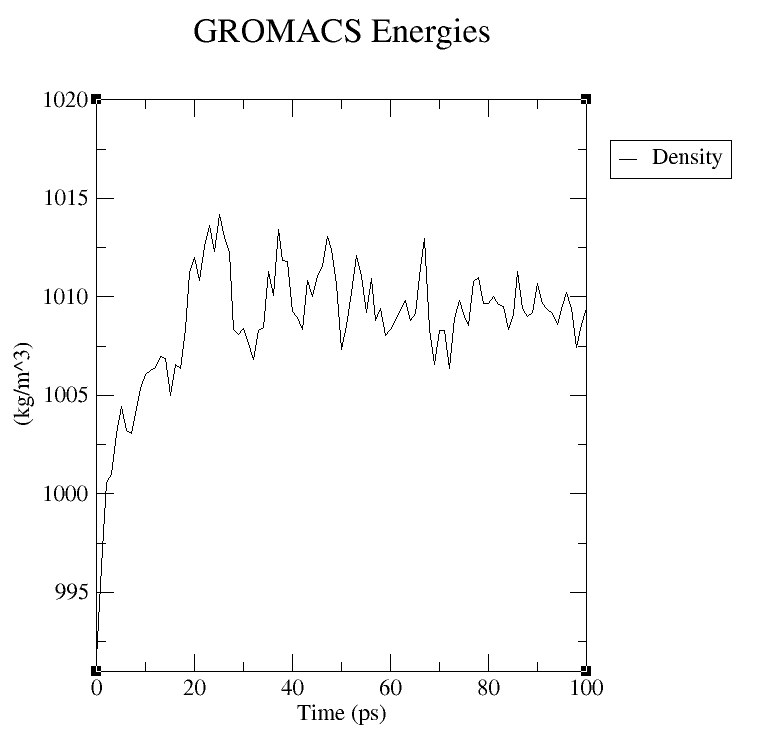

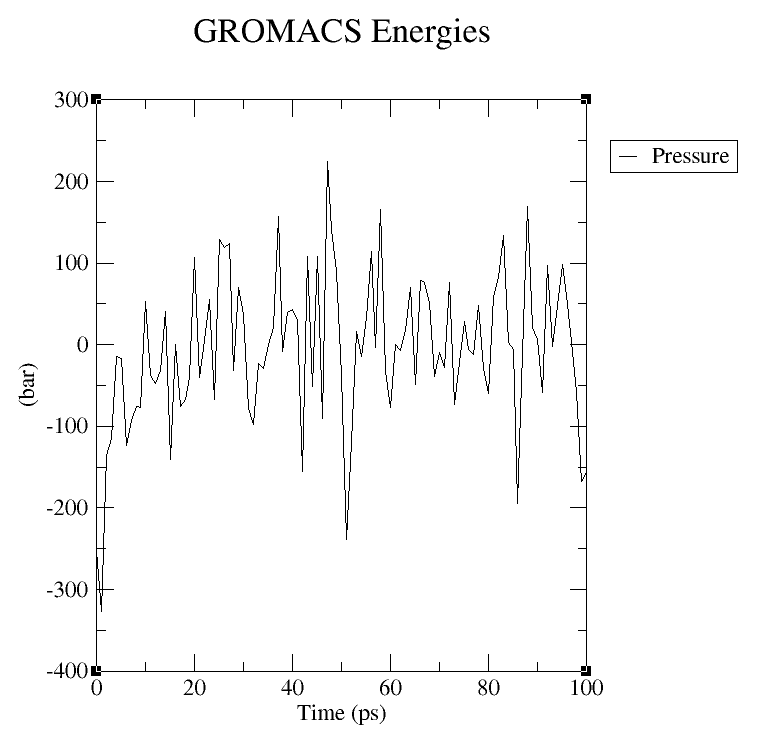

Para avaliar a equilibração da pressão, evite focar no gráfico de pressão, pois suas flutuações são geralmente muito altas e pouco informativas. Em vez disso, analise o gráfico de densidade, que é o indicador correto para esta etapa. No gráfico, verifique se a curva se estabiliza em um valor médio, apresentando apenas pequenas variações. Essa estabilização confirma que o sistema atingiu a densidade correta e está em equilíbrio.

A seguir, apresentamos um breve resumo dos principais termostatos e barostatos disponíveis para controlar a temperatura e a pressão em suas simulações.

Produção: integradores¶

A etapa final é a simulação de produção. Se todos os passos anteriores foram concluídos sem erros, seu sistema foi preparado corretamente e a simulação de produção tem grandes chances de ser bem-sucedida. Durante a execução, que pode ser longa, monitore a carga de trabalho (CPU/GPU) e a temperatura do seu computador, pois problemas externos de hardware ou software ainda podem interromper o processo.

Inicie a simulação de produção. Primeiro, gere o arquivo de entrada binário (.tpr) com base no arquivo de parâmetros md.mdp. Logo depois, inicie a simulação final de dinâmica molecular executando o comando a partir desse arquivo .tpr.

gmx grompp -v -f inputs/md.mdp -c npt.gro -t npt.cpt -o md_5ns.tpr -p topol.top

gmx mdrun -v -deffnm md_5ns

• Remoção das Restrições de Posição: Diferentemente das etapas de equilibração, remova todas as restrições de posição da biomolécula. Agora que o sistema está equilibrado, o objetivo é permitir que a molécula se mova e se comporte livremente, sob a influência apenas das forças físicas do sistema. É nesta fase que observamos a dinâmica "natural" da biomolécula, o que caracteriza a simulação de produção.

• Seleção do Integrador (integrator = md): A escolha do algoritmo (integrador) que calcula o movimento dos átomos é crucial. Para simulações de produção padrão, utilize o integrador md. Este integrador, que implementa o algoritmo Leap-Frog, é altamente eficiente e otimizado no GROMACS para performance e precisão. Embora existam outros integradores, como o sd (Dinâmica Estocástica), eles são geralmente aplicados em contextos específicos, como cálculos de energia livre.

Caso sua simulação seja interrompida por algum problema, retome-a a partir do último ponto salvo (checkpoint). Para fazer isso, adicione a flag -cpi ao seu comando mdrun, especificando o nome do arquivo de checkpoint:

gmx mdrun -v -deffnm md_5ns -cpi md_5ns.cpt

# -cpi = checkpoint, arquivo com o ultimo estado salvo (backup).

Para estender o tempo de uma simulação que já foi concluída, acrescentando mais tempo:

gmx convert-tpr -s md_5ns.tpr -extend 5000 -o md_10ns.tpr

# -extend = indica o tempo, em ps, a ser acrescentado.

gmx mdrun -v -deffnm md_10ns -cpi md_5ns.cpt -noappend

gmx trjcat -f md_5ns.xtc md_10ns.part0002.xtc -o final.xtc

Link para visualizar o video demonstrativo da dinâmica: https://youtu.be/IQGiznRc0Xo.

• Imagens e video
• Análises de resultados

Resumo¶

grep -v HETATM 1S0Q.pdb > 1S0Q_clean.pdb
gmx pdb2gmx -v -f 1S0Q_clean.pdb -o tripsina.gro

gmx editconf -f tripsina.gro -o box.gro -c -d 1.0 -bt cubic
gmx solvate -cp box.gro -cs spc216.gro -o solvated.gro -p topol.top
gmx grompp -v -f inputs/ions.mdp -o ions.tpr -c solvated.gro -p topol.top
gmx genion -s ions.tpr -o solvated_ions.gro -p topol.top -pname NA -nname CL -neutral -conc 0.15

gmx grompp -v -f inputs/minim.mdp -c solvated_ions.gro -o em.tpr -p topol.top
gmx mdrun -v -deffnm em
gmx energy -f em.edr -s em.tpr -o potential.xvg
xmgrace potential.xvg

gmx grompp -v -f inputs/nvt.mdp -c em.gro -r em.gro -o nvt.tpr -p topol.top
gmx mdrun -v -deffnm nvt
gmx energy -f nvt.edr -s nvt.tpr -o temperature.xvg
xmgrace temperature.xvg

gmx grompp -v -f inputs/npt.mdp -c nvt.gro -r nvt.gro -t nvt.cpt -o npt.tpr -p topol.top
gmx mdrun -v -deffnm npt
gmx energy -f npt.edr -s npt.tpr -o pressure.xvg
xmgrace pressure.xvg
gmx energy -f npt.edr -s npt.tpr -o density.xvg
xmgrace density.xvg

gmx grompp -v -f inputs/md.mdp -c npt.gro -t npt.cpt -o md_5ns.tpr -p topol.top
gmx mdrun -v -deffnm md_5ns

Boas simulações moleculares!¶
